石化行業在國民經濟的發展中有重要作用,為社會發展提供了必要的能源和化工產品,但是石化行業也屬于污染源,石化行業VOCs排放量大,難處理,成分復雜(包含烷烴、烯烴硫醇、硫醚、多環芳烴等) , 給生態環境和人體健康帶來極大危害。因此,必須對石化行業排放的VOCs進行有效監測。石化行業VOCs的監測主要可分為兩種: 一種作為污染源排放的監測,主要是對VOCs治理后濃度是否達標進行監測;另一種作為廠界、廠區的VOCs監測，主要監測企業整體的環境狀況,對無組織排放以及企業廠界進行監測,查看對企業附近地區的影響。

一、石化行業VOCs管控的相關法規文件

(1 ) 2010年5月,國務院辦公廳轉發《環境保護部等部門關于推進大氣污染聯防聯控工作改善區域空氣質量指導意見的通知》( 國辦發[2010] 33號) ,首先從層面提出石化行業揮發性有機物控制要求;

(2) 2012年,我國《重點區域大氣污染防治“十二五”規劃》將VOCs列入控制指標;(3) 2013年,國務院頒布《大氣污染防治行動計劃》 ( [2013]37號)推進揮發性有機物污染治理;

(4) 2014年12月5日,環保部發布《石化行業揮發性有機物綜合整治方案》( [2014]177號) ;

(5) 2015年11月18日環保部發布了《石化行業泄漏檢測與修復工作指南》,同時《石油煉制工業污染物排放標準》和《石油化工工業污染物排放標準》陸續出臺;

(6) 2015年10月1日開始試行的《揮發性有機物排污收費試點辦法》和《關于制定石油化工及包裝印刷等試點行業揮發性有機物排污費征收標準等有關問題的通知》( 財政部會同發展改革委、環境保護部頒布) , 隨后北京上海、廣州等14省相繼發布了地方揮發性有機物排污收費細則,各省市也相繼啟動此項工作;

( 7 ) 2017年印發《“十三五”揮發性有機物污染防治工作方案》,提出實施石化、化工、工業涂裝、包裝印刷等重點行業VOCs治理工程,制定建立健全以改善環境空氣質量為核心的VOCs污染防治管理體系的目標方針,計劃到2020年石化企業基本完成VOCs治理,全國VOCs排放總量比2015年下降10%以上。

二、麥越環境產品介紹

2.1有組織排放(廢氣排口)揮發性有機物在線監測系統

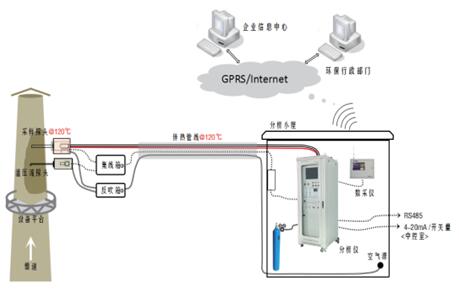

麥越公司CEMS-2060煙氣揮發性有機物( VOCs )在線監測系統是麥越環境研制的煙氣中VOCs的在線監測設備,可測量非甲烷總烴( NMHC)、苯系物( BTEX)、VOC特征因子等多種揮發性有機物。采樣探頭安裝于企業廢氣排口,排口被測廢氣被負壓抽泵抽取進入采樣探頭探桿(不加熱) ,經過陶瓷濾芯進入伴熱管線(伴熱溫度可設置) ,樣氣在伴熱管中繼續傳輸至預處理系統,在預處理系統經過二級過濾和分流后按照一定流量送至在線氣相色譜儀( GC-FID)。在線氣相色譜儀控制內置自動取樣平面十通閥和定量環系統取1mL的被測樣氣,借助載氣送入色譜柱分離和FID做定性、定量分析。分析結果通過工控機保存,并和排氣筒監測排放參數一起通過數采儀送至環保監控平臺。

2.2無組織排放(廠界、廠區) VOCs在線監測系統

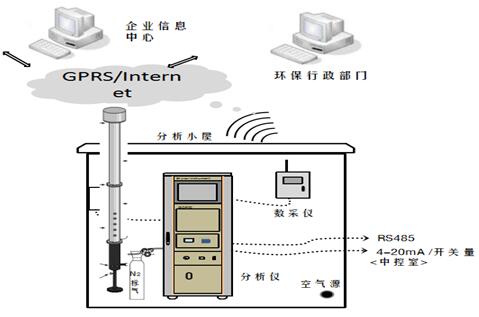

被測樣氣被泵抽取進入采樣總管,經過濾后按照一定流量送至在線氣相色譜儀( GC-FID)。在線氣相色譜儀控制內置自動取樣平面十通閥和定量環系統取1mL的被測樣氣,借助載氣送入色譜柱分離和FID做定性、定量分析。分析結果通過工控機保存,并和氣象五參數(溫度、氣壓、風向、風速、濕度)一起通過數采儀送至環保監控平臺。

三、應用實例

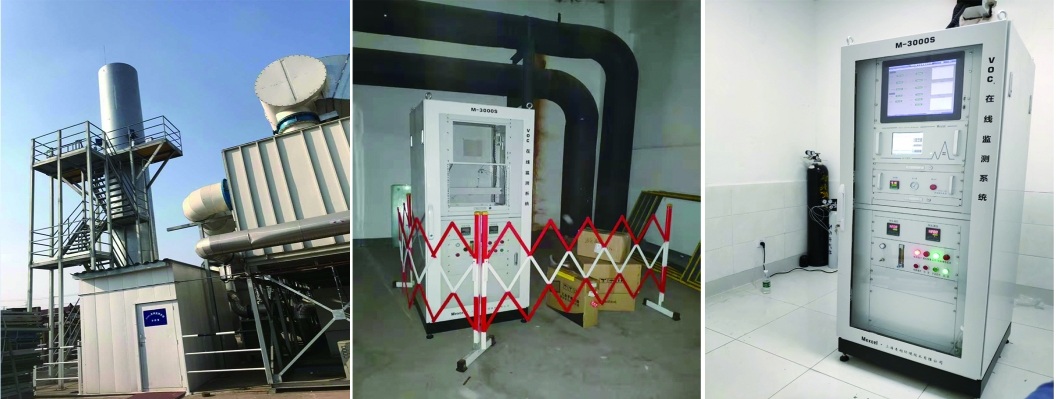

某企業污染源揮發性有機物在線監測系統實現非甲烷總烴、煙氣排放參數(溫度、壓脅流速)的在線監測,數據通過數采儀上傳至環保監控平臺,現場安裝區為防爆區。安裝現場圖片如下:
