一、產品介紹
上海麥越環境自主開發的M-3000S污染源揮發性有機物在線監測系統采用*的全程伴熱預處理+在線色譜技術+火焰離子檢測法（FID）， voc在線監測設備可以實現某一區域范圍內的voc排放濃度在線連續監測，并對監測到的數據進行有效的管理，使得相關的設計、制造、驗收等達到規定的技術標準。voc在線監測設備主要有樣品前處理子系統、voc在線監測儀、數據采集及處理系統等部分組成，在線樣品前處理裝置采用全程高溫伴熱，可防止樣品在傳輸過程中的冷凝損失，提高樣品檢測的準確度；voc在線監測儀采用*的色譜分離檢測技術，檢測量程寬、檢測靈敏度高，可有效監測治理后voc組分的濃度變化；測量信號送入數據采集與處理子系統，該系統具有現場數據實時傳送、遠程故障診斷等功能，實現了工作現場的無人值守。
二、系統特點
1、標準化設計
符合*標準規范要求
結構設計合理，可實現連續自動監測
2、運行穩定安全，數據真實可靠
采樣管線選用聚四氟乙烯、硼硅酸鹽玻璃或耐腐蝕、惰性化材質，減少管路吸附造成的損失
全管路保溫伴熱，避免高沸點烴類物質冷凝“積油”及部件腐蝕
3、無人值守、操作方便
具有自我保護功能，氣源供應不足時，火焰熄滅，關閉氫氣空氣。
自動恢復運行功能，開機、氣源供應恢復或意外斷電恢復后自動運行。
具備自動校準功能，實現無人值守。

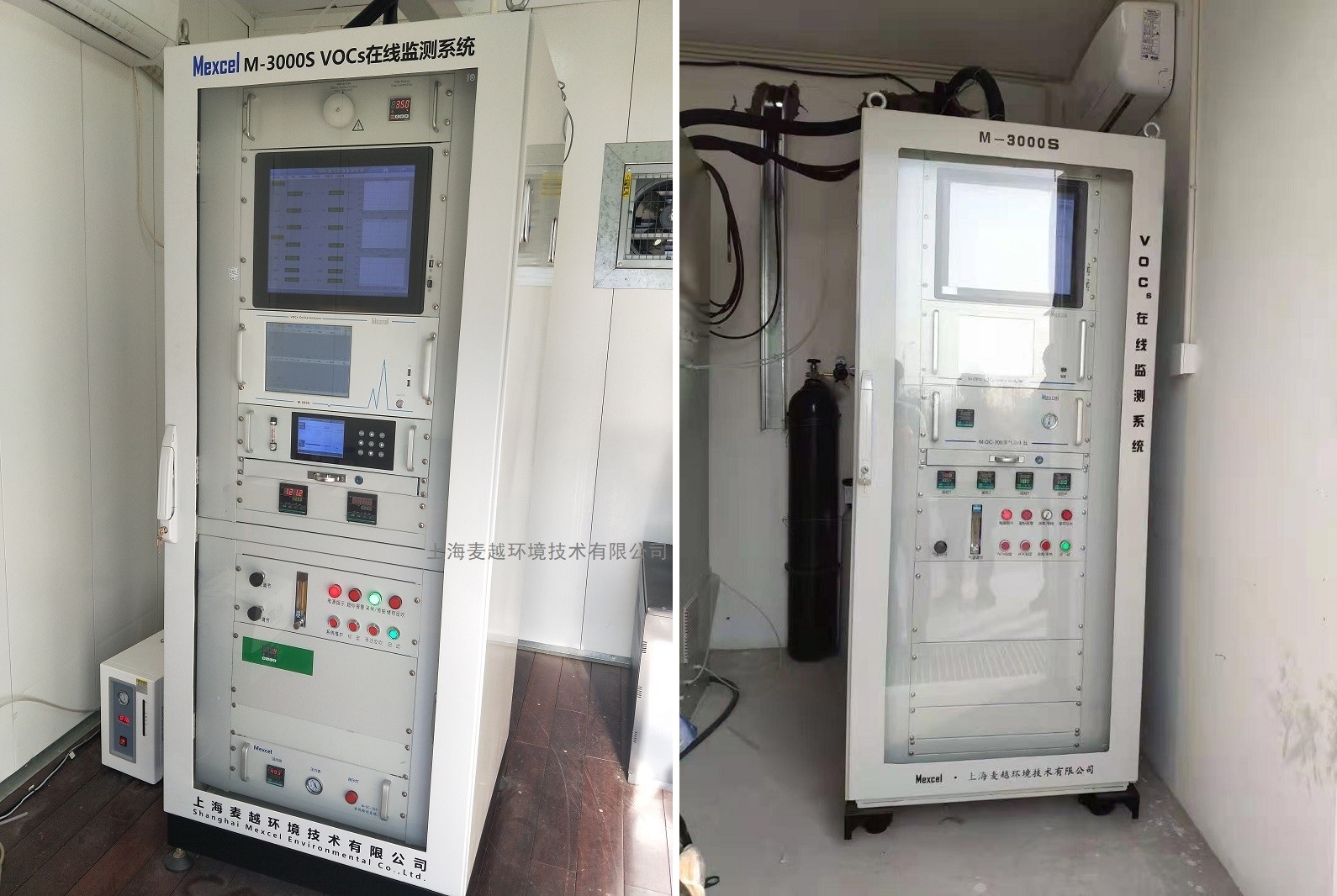

三、系統組成
采樣系統：采樣管
預處理系統：正壓防爆型、常規型
控制系統及軟件：上位機工控系統、系統控制軟件
揮發性有機物：非甲烷烴、苯系物、非甲烷烴 /苯系物、有機硫
無機氣態污染物：二氧化硫/硫化氫、氨氣/氮氧化物、一氧化碳、臭氧
氣源 ：零氣發生器、氫氣發生器、空氣壓縮機、氮氣發生器
系統：氣體動態校準儀（選配）、標準氣體
氣相色譜法voc成分自動監控設備價格
四、技術參數
組分：VOCs/NMHC
出廠量程：0~1000ppm
量程上限：0~5000ppm
檢出下限：0.05ppm
準確度：<2%（2ppm CH4/C3H8 標氣）
流量：不低于 0.5L/min
零點漂移：<0.5%F.S.或者0.50 ppm (24h)
量程漂移：<2.0%F.S.或者0.20 ppm (24h)
零氣流速：275~350 ccm
氫氣流速：25~500 ccm
載氣流速：35~70 ccm
使用區域：非防爆區、現場無強烈振動、無輻射熱源、無強電磁干擾源
環境溫度：5℃～+45℃
大氣壓力：50-106KPa
揮發性有機化合物在線監測儀器如何進行安全試驗
1、接觸電流
試驗時，儀器處于不包裝及非工作狀態。
將儀器置于絕緣工作臺上，將接觸電流測試儀的專用電源輸出線接于儀器金屬外殼與電源火線之間，調節電壓輸出為 1.06 倍的額定電壓，開啟接觸電流測試儀的電源開關，測量接觸電流值。
2、介電強度
儀器電源插頭不接入電網，將耐電壓測試儀的高壓輸出線與儀器電源插頭的火線和零線連接，低電位輸出線（黑色）接儀器電源插頭的保護接地端。打開儀器電源開關，然后打開耐電壓試驗儀將電壓逐漸加大到 1500V，保持 1min,揮發性有機化合物在線監測儀各部分應無擊穿或飛弧現象。
3、保護接地
應按GB 4793.1-2007規定方法進行。
4、儀器的安全保護標識目視檢查。
voc在線監測系統的技術規范及原理？
voc是一種揮發性有機化合物，嚴重危害人體的身體健康。對人體的傷害可以分為三大類，第一是刺激人的感官，像眼睛刺激鼻子等，會使人感到干燥，第二個是對粘膜的刺激和對人體其他系統的破壞，VOC很容易通過血液傳輸從而導致人的大腦中樞神經受到抑制，從而使人產生頭痛。全身沒有力氣、犯困和不舒服的感覺，第三點是容易破壞人的基因產生致癌物質。
2019年報告稱我國每年近數十萬人VOC氣體。根據世界衛生組織2005年發布的《世界衛生組織甲醛致癌報告》指出，我國因voc污染引起死亡人數每年約為11.1萬人，平均每天都有很多人死亡，并且人數仍有逐年上升的趨勢。
技術規范
有機廢氣（VOC）在線連續監測系統，可以實現治理項目前后VOC濃度的在線連續監測，并能對測量得到的數據進行有效管理。相關設計、制造、驗收規范達到標準技術規范。
測量原理
有機廢氣（VOC）在線連續監測系統由在線樣品前處理子系統、VOC在線監測儀、數據采集及處理子系統3個子系統組成。在線樣品前處理裝置采用全程高溫伴熱，可防止樣品在傳輸過程中的冷凝損失，提高樣品檢測的準確度；VOC在線監測儀采用先進的色譜分離檢測技術，檢測量程寬、檢測靈敏度高，可有效監測治理后VOC組分的濃度變化；測量信號送入數據采集與處理子系統，該系統具有現場數據實時傳送、遠程故障診斷等功能，實現了工作現場的無人值守。
整套系統結構簡單，動態范圍廣，實時性強，組網靈活，運行成本低，同時系統采用模塊化結構，組合方便。并且能夠與企業內部的環保平臺和環保部門的數據系統通訊。
采用氣相色譜原理進行VOC組分的分析檢測。樣品被采集后，在載氣的作用下進入到色譜分離系統進行分離分析，最后進入到高靈敏度FID檢測器進行檢測，得到VOC組分的濃度。
voc在線監測系統
設備特點：
采用氣相色譜法檢測方法，測量準確度高；
全熱法整體方案，適用于高溫高濕高濃度苛刻工況，有效減少樣品的損失，保證數據的正確可靠；
FID檢測器具有自動點火和溫度判斷功能，FID火焰熄滅后自動關閉氫氣和空氣流量，保證系統安全；
總分析時間控制在2min以內，可以快速反映非甲烷總烴濃度的變化，保證了監測結果的實時性；
擁有多種數據輸出端口，可滿足不同用戶對監控測量數據上傳的需求。
voc在線監測系統采用市政供電，配備高精度傳感器，具有檢測氣體種類多、檢出限低、精度高、響應速度快的特點，可通過手機APP或平臺進行遠程控制與數據查詢，適用于工業園區污染排放口及污染廠界監測。
voc在線監測系統還配置觸摸顯示屏，可以現場對儀器進行設置；同時儀器還采用深度冷凝除水，多級除塵的方式，具有超低溫加熱、自動控溫、自動校準功能。儀器可以使用傳遞校準及現場標氣校準雙重校準方式，有力的保證了污染源監測數據質量。
SVOC和VOC有什么區別？
SVOC：是指半揮發性有機物(semi-volatile organic compounds)
世界衛生組織(WHO)對室內有機物的分類原則, SVOC 是指沸點在240~400℃范圍內的有機物。蒸汽壓在(O．1～10-7)X 133．322 Pa的有機物，空氣中以氣相和顆粒相兩種方式存在。
VOC：是揮發性有機化合物(volatile organic compounds）的英文縮寫。
世界衛生組織(WHO，1989）對總揮發性有機化合物（TVOC）的定義為，熔點低于室溫而沸點在50～260℃之間的揮發性有機化合物的總稱。
